Doble Engineering Calisto T1 y C9 - CC BBE
La aplicación
Monitorización de DGA y bornas en los transformadores principales (400kV, 300 MVA) y de PD en el generador de TV en el Ciclo Combinado de BBE.
El problema
A pesar de tener su transformador monitorizado con Kelman Hydran y de extraer cada 6 meses una muestra de aceite, una falla en el trafo principal de TG2 pasa completamente inadvertida.
Tras elaborar un informe con InsideView, la falla es detectada y comunicada al cliente. El cliente saca el trafo de servicio para ser inspeccionado por el fabricante, quien confirma la falla.
La solución

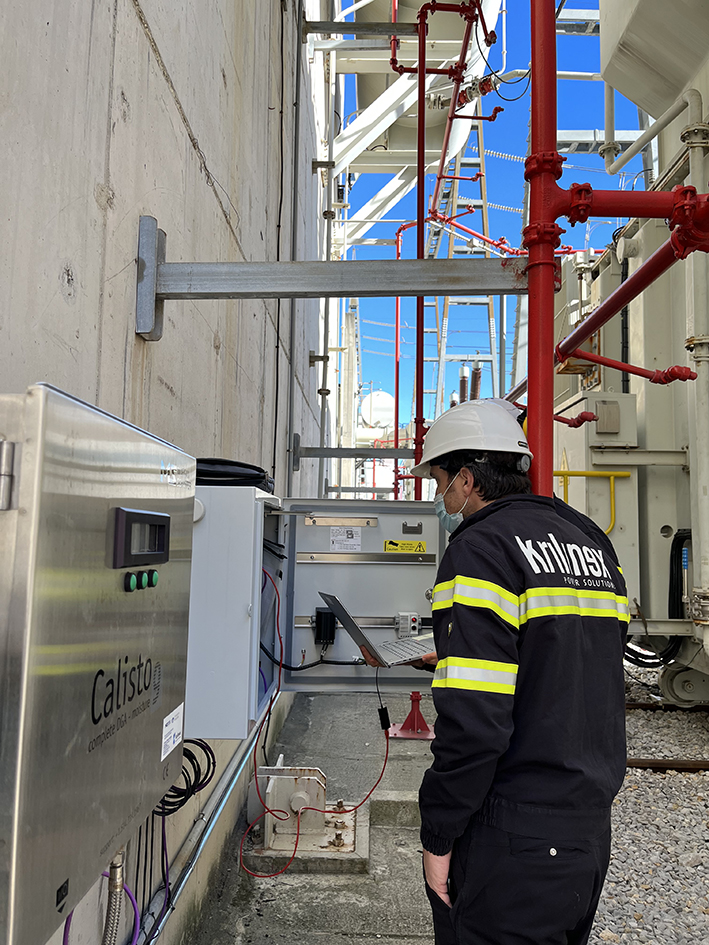

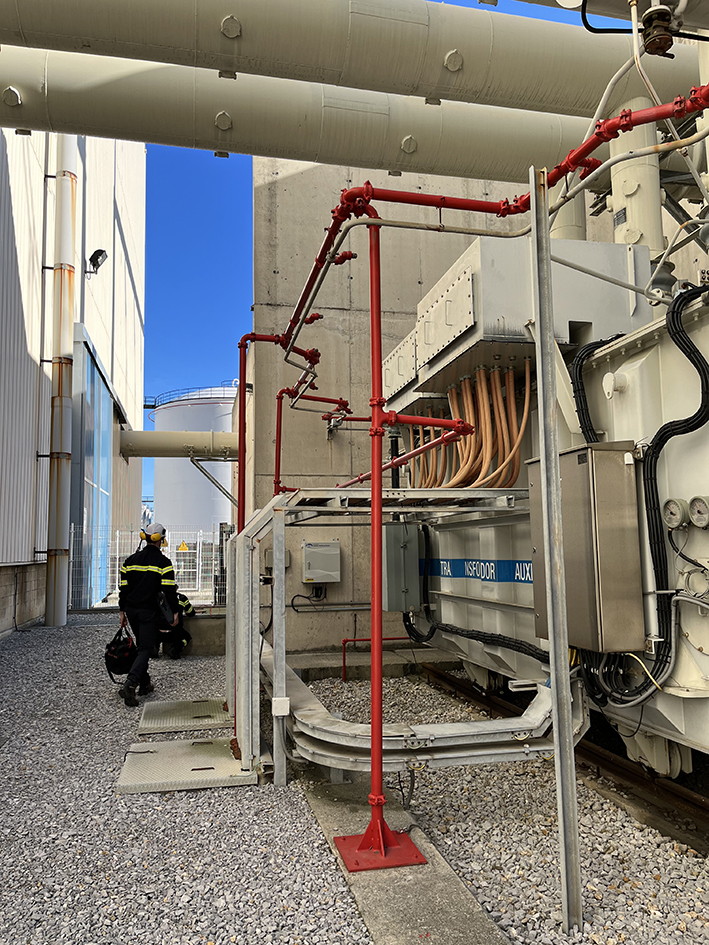

Tras diferentes configuraciones de monitorización, finalmente el cliente se decanta por una vigilancia intensiva de sus activos. Para ello se opta por una completa monitorización de los transformadores instalando un Calisto 9 y un Calisto T1 en cada uno de sus tres transformadores principales. De este modo, además de un completo análisis de los gases de falla, también monitorizan las corrientes de fuga y descargas parciales en las bornas HV. La configuración elegida para el Calisto T1 y la instalación de los necesarios sensores permite, empleando el mismo monitor instalado en el trafo de TV, monitorizar PD también en el generador.
Los resultados
La solución de Doble Engineering permite una completa e intensiva monitorización de todos los transformadores principales.

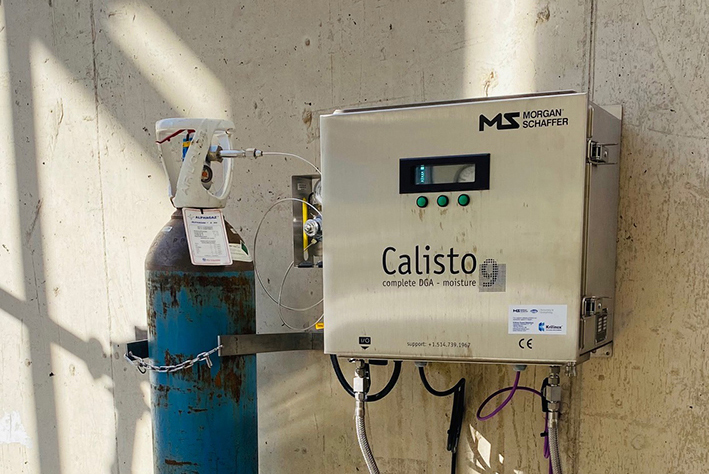

El Calisto 9 facilita un diagnóstico rápido y certero de las fallas, gracias a su tecnología de cromatografía gaseosa.

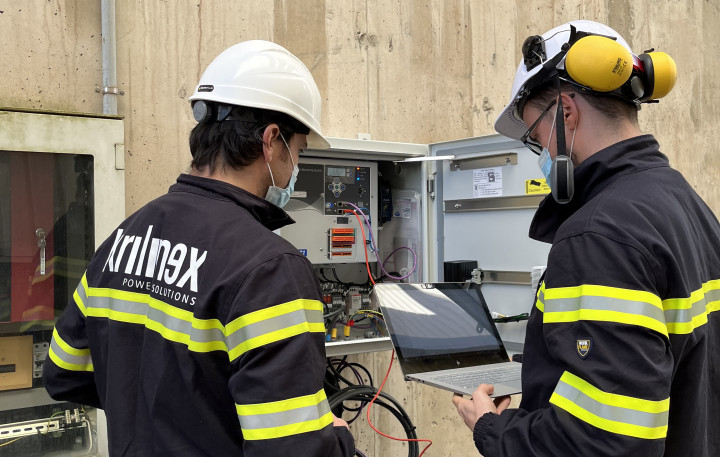

El Calisto T1 es un equipo tres en uno: vigilancia continuamente el estado de las bornas, mide descargas parciales y es un concentrador de señales. El cliente ha aprovechado estas características para medir también PD en el generador, lo que conlleva un ahorro económico importante, y una simplificación de instalación.
